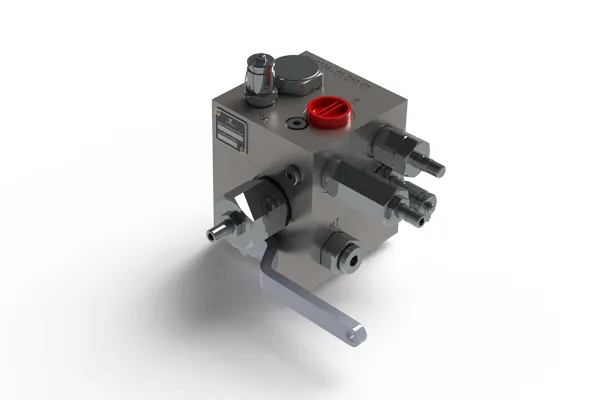

Гидроблок натяжки троса лебедки

Основные технические характеристики

• номинальный расход: 130 л/мин;
• максимальное рабочее давление: 210 бар;
• максимальная температура: 80 C;
• материал корпуса: Д16 ГОСТ 4784-97;
• рабочая жидкость:
  • масло минеральное тип HL или HM ISO 6743-4;
  • вязкость: 10...200 сСт;
  • температура: -20...+80
  • загрязненность, ISO 4406: 18/16/13
• внешние подключения:
  • P, T,A, B, MT: ISO 1179-1;
  • MP, MA: ISO 15171-2
• климатическое исполнение: УХЛ ГОСТ 15150-69;

Работа над проектом

1. главный инженер-конструктор произвёл необходимые расчёты;
2. на основании расчётов были подобраны комплектующие и нарисована 3D-модель гидроблока;
3. создан полный комплект конструкторской документации по ЕСКД и ЕСТД: чертёж на каждое изделие, сборочный чертёж гидроблока, спецификация, технологическая карта;
4. после того, как конструкторская документация была готова, началось производство гидроблока на ЧПУ станке - оператор написал программу-обработчик для самого массивного элемента конструкции - плиты
5. как только все комплектующие были получены от наших поставщиков или произведены собственными силами на высокоточном оборудовании - настало время сборки;
6. после сборки мы в обязательном порядке тестируем всю продукцию на тестовых стендах, чтобы определить соответствие техническому заданию и проверить работу в стрессовых режимах.

Результат

В результате заказчик получил изделие, которое в полной мере соответствует всем техническим характеристикам и исправно выполняет свои функции.

Благодарим АО «Копейский машиностроительный завод» за плодотворное сотрудничество и желаем дальнейшего процветания!
